Дизельный экстрактор трубных пучков предназначен для эффективной и безопасной замены трубных пучков в теплообменниках, охладителях и других трубопроводных системах. Он обеспечивает высокую производительность и надежность при эксплуатации в сложных условиях, таких как ограниченные пространства и удаленные объекты. Эта модель идеально подходит для использования в нефтехимической, энергетической и других отраслях, требующих высокоэффективного и мобильного оборудования.

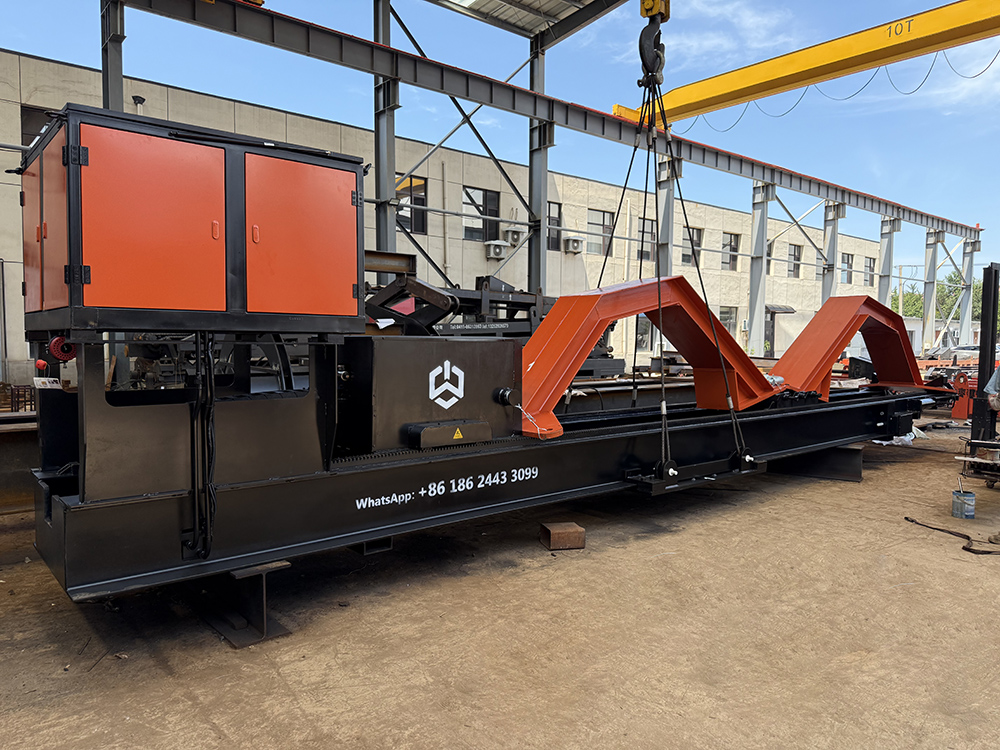

Дизельный экстрактор трубных пучков

Технические характеристики（25T-125T）
Модель экстрактора трубных пучков 25T 25T 35T 35T 45T 45T 45T 65T 65T 85T 85T 105T 125T
Максимальный вес трубного пучка (кг) 25000 25000 35000 35000 45000 45000 65000 65000 65000 85000 85000 105000 125000
Максимальная длина трубного пучка без расширения (мм) 6000 8000 6000 8000 8000 10000 9000 9000 9000 12000 12000 12000 по запросу
Длина экстрактора без расширения (мм) 7400 9400 7600 9600 9600 11600 10600 10600 10800 13600 13800 14000 -
Длина экстрактора с передним расширением (мм) 8400 10400 8600 10600 9600 12600 11600 11600 11800 14600 14800 - -
Максимальная длина трубного пучка с передним и задним расширениями (мм) - по запросу 9000 - 9000 - 11000 - 12000 12000 12000 - - - -
Длина экстрактора с передним и задним расширениями (мм) 10400 - 11600 - 12600 - 13600 13600 13600 - - - -
Максимальный диаметр трубного пучка стандартной подъемной рамы (мм) 1600 1600 1600 1600 2000 2000 2000 2000 2500 2500 3000 - -
Другие доступные размеры подъемной рамы (мм) - по запросу 2000/2250 2000/2250 2000/2250/2500 2000/2250/2500 2250/2500/2750/3000 2250/2500/2750/3000 2250/2500/2750/3000 2250/2500/2750/3000 2000/2750/3000/3500 2000/2750/3000/3500 3500 - -
Рабочий вес (кг) 5500 6000 7000 7500 9000 9600 13500 14500 16400 17000 23200 - -
Мощность дизельного двигателя (кВт) 53 53 53 53 53 53 53 53 53 53 53 - -
Стандартное гидравлическое давление (бар) 180 180 180 180 180 180 180 180 180 180 180 - -
Максимальная сила тяги лебедки (тонн) 30 30 45 45 60 60 60/85 60/85 85 85 100 - -

Основные особенности

Мощный привод

Высокопроизводительный дизельный двигатель обеспечивает стабильную работу даже при больших нагрузках.

Высокая эффективность

Тяговое усилие до 15–100 тонн (по заказу), что позволяет быстро извлекать и устанавливать крупные пучки теплообменников.

Мобильность и гибкость

Не требует внешнего источника питания, подходит для работы на открытых площадках и в условиях ограниченного электроснабжения.

Надежность и безопасность

Гидравлическая система управления и многоуровневая защита гарантируют безопасную эксплуатацию.

Широкая область применения

Используется для теплообменников, конденсаторов, испарителей и других агрегатов.

Принцип работы

Дизельный двигатель приводит в действие гидравлическую систему. Гидроцилиндры через трос или захват соединяются с трубным пучком и создают стабильное и мощное усилие для его извлечения или установки в корпус теплообменника. Процесс регулируется гидравлическими клапанами, что обеспечивает безопасность и высокую эффективность работы.

Система безопасности

Аварийная кнопка для немедленной остановки двигателя.

Гидравлическая система оснащена предохранительным клапаном для защиты от перегрузки.

Противоскользящие захваты предотвращают смещение трубного пучка во время демонтажа и установки.

Конструкция оборудования

Силовая установка: высокопроизводительный дизельный двигатель

Гидросистема: насос высокого давления, гидроцилиндры, распределительные клапаны Система управления: ручное или дистанционное управление

Передвижная база: гусеничное или колесное шасси для мобильности

Захваты: адаптируются под разные размеры трубных пучков

Дополнительные опции

Дистанционное управление – возможность работы одним оператором

Усиленное гусеничное шасси для сложных условий

Гидроцилиндры разной мощности (по заказу)

Индивидуальные захваты для нестандартных теплообменников
